Máquina de corte SAW de banda de tubo horizontal para usina de gás de liga de aço

Cor: Personalizado
Pedido mínimo: 1
Status de disponibilidade:
Quantidade:
  • WINCOO

Descrição do produto

1 Máquina de corte com serra de fita para tubos de alta velocidade

Modelo: PCBSM-16Aa / 24Aa / 32Aa / 40Aa / 48Aa / 60Aa

u Recursos de desempenho

Ø Desempenho on-line: bom (projetado de acordo com o equipamento de uma linha da linha de produção)

Ø Eficiência de corte:2Min / corte de tubo (DN200 SCH40);

Ø Qualidade de abertura: boa

Ø Faixa de aplicação: Usado para projetos com a maioria da espessura de parede padrão e espessura de parede pesada

Ø Passe certificado CE

u Parâmetros técnicos

Ø Estrutura: horizontal e com colunas duplas, feito rolo especial

Ø Diâmetro do tubo aplicável: DN50-400 (φ60-426 mm);DN50-600 (φ60-630); DN200-800 (φ219-830 mm);DN300-1000 (φ325-1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524);ou feito sob encomenda de acordo com os requisitos

Ø Materiais aplicáveis: aço carbono, aço de liga, aço inoxidável e aço criogênico

Ø Velocidade de alimentação: ajuste de velocidade contínua

Ø Modo de fixação: ambos os lados centralizando a fixação automaticamente pelo cilindro hidráulico.

Ø Tensão da serra de fita: tensionar e afrouxar automaticamente pelo sistema hidráulico

Ø Sistema de refrigeração: bomba de refrigeração embutida

Ø Velocidade da serra de fita: 18,42,68 m / min;27, 52 ou 78 m / min; 15-80m / min

Ø Tamanho da serra de fita: 4320 * 34 * 1,1 mm;7000 * 41 * 1,3 mm; 8880x67x1.6mm; 10.000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm

Ø Dimensão da máquina: 2,3 * 1,2 * 1,65 m;3,6 * 1,5 * 2,1 m; 4,05 * 2,0 * 2,6m; 4,75 * 2,2 * 2,9m; 5,0 * 2,2 * 3,15m; 6,8 * 2,2 * 3,8

Ø Peso da máquina: 1370KGS (±5%);4500KGS (±5%); 8000KGS (±5%); 9000KGS (±5%); 10000KGS (±5%); 22000KGS (±5%)

Ø Sistema de medição de comprimento: um sistema de medição de comprimento mecânico pode ser fornecido se necessário para fixar o corte de medição de comprimento dos tubos, bem como cortá-los e chanfrá-los com o suporte do sistema de transporte da serra de fita.

Ø Sistema de transporte: Sistemas de banda VF de corte e chanfro acionados por motor são equipados se necessário.

Ø Tensão:380V / 415V / 440V / 3Ph-50 / 60Hz ou conforme solicitação e aviso por favor.

2 Máquina de corte com serra de fita de controle numérico (PLC)

Modelo: PCBSM-16Ab / 24Ab / 32Ab / 40Ab / 48 Ab / 60 Ab

u Recursos de desempenho

Ø Desempenho on-line: bom (projetado de acordo com o equipamento de uma linha da linha de produção)

Ø Eficiência de corte: ≤2Min / corte de um tubo (DN200 SCH40);

Ø Qualidade de abertura: boa

Ø Faixa de aplicação: Usado para projects com a maioria da espessura de parede padrão e espessura de parede pesada

u Parâmetros técnicos

Ø Estrutura: horizontal e com colunas duplas, feito rolo especial

Ø Diâmetro do tubo aplicável: DN50-400 (φ60-426mm); DN50-600 (φ60-630); DN200-800 (φ219-830 mm); DN300-1000 (φ325-1016); DN600-1200 (φ610-1219); DN800-1500 (φ813-1524) ou feito sob medida de acordo com os requisitos

Ø Materiais aplicáveis: aço carbono, aço de liga, aço inoxidável e aço criogênico

Ø Velocidade de alimentação: ajuste de velocidade contínua

Ø Modo de fixação: ambos os lados centralizando a fixação automaticamente por cilindro hidráulico.

Ø Tensão da serra de fita: tensionar e afrouxar automaticamente pelo sistema hidráulico

Ø Sistema de refrigeração: Bomba de refrigeração embutida

Ø Velocidade da serra de fita: 18,42,68 m / min; 17-85m / min; 15-80m / min (velocidades infinitamente variáveis);

Ø Tamanho da serra de fita: 4320 * 34 * 1,1 mm; 7000 * 41 * 1,3 mm; 8880x67x1.6mm; 10.000 * 67 * 1,6 mm; 10800 * 67 * 1,6 mm; 15090 * 80 * 1,6 mm

Ø Dimensões da máquina: 2,3 * 1,2 * 1,65m; 3,6 * 1,5 * 2,1m; 4,05 * 2,0 * 2,6m; 4,75 * 2,2 * 2,9m; 5,0 * 2,2 * 3,15m; 6,8 * 2,2 * 3,8m

Ø Peso da máquina: 1370KGS (± 5%); 4500KGS (± 5%); 8000KGS (± 5%); 9000KGS (± 5%); 10000KGS (± 5%); 22000KGS (± 5%)

Ø Sistema de Controle: Controle PLC com tela de toque (interface homem-máquina)

Ø Sistema de medição de comprimento próprio Comprimento de medição: 0,5 m ou 1 m por vez de acordo com os dados. Insira os dados de que deseja cortar os PCs e, em seguida, execute-os um por um.

Ø Sistema auxiliar de medição de comprimento: um sistema mecânico de medição de comprimento pode ser fornecido se necessário para fixar o comprimento dos tubos, bem como cortar com o suporte do sistema de transporte da serra de fita. Este é mais adequado para tubos longos, medindo até o corte.

Ø Sistema de transporte: Ser equipado com sistema de transporte de rolos e acionado por motor, sistema de controle de velocidade de frequência variável (se necessário)

Ø Tensão: 380V / 415V / 440V / 3Ph-50 / 60Hz ou conforme solicitação e aviso prévio.

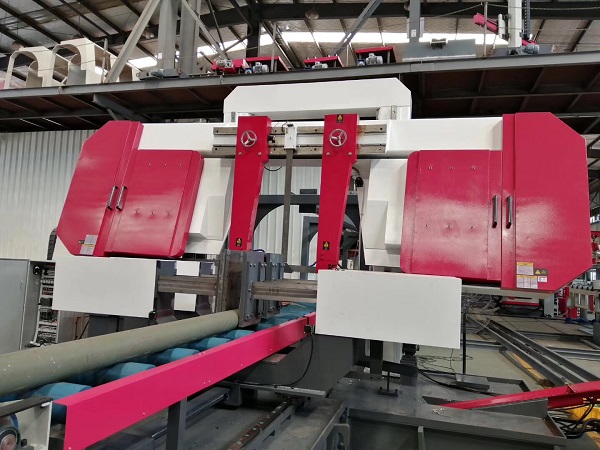

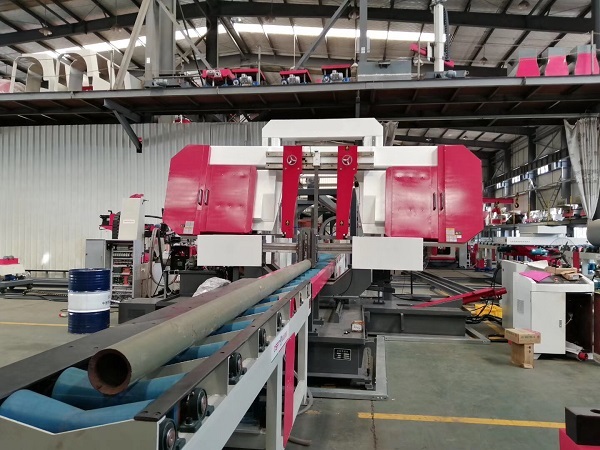

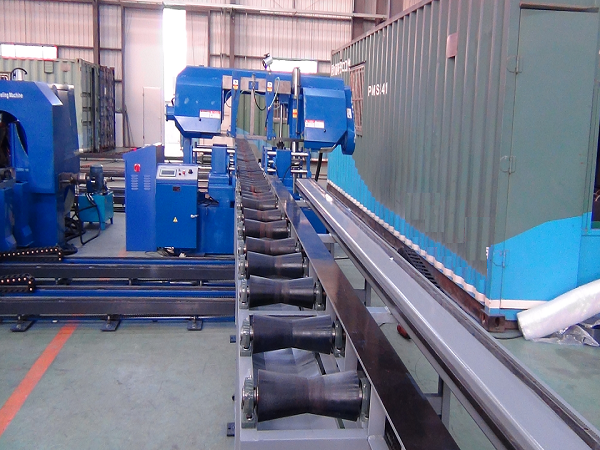

Imagem do produto

IMG_5865PLRCS.1IMG_5861

Perfil de companhia

Wincoo Engineering Co., Ltd (WINCOO) está empenhada em trazer as soluções / equipamentos mais adequados para clientes, fabricantes, empresas EPC / C na fabricação de tubos, construção de tanques, construção de dutos, linhas de produção industrial, projetos de energia limpa e outros campos industriais.

Nossos serviços e força

Temos capacidade de fornecer soluções viáveis ​​para apoiar os clientes a serem premiados com menor tempo de execução do projeto, menos custo homem-hora e método de construção / fabricação de maior eficiência e melhor qualidade durante a fase de licitação do projeto.
Com base na disponibilidade de espaço da instalação / local do cliente, somos capazes de estudar / projetar e apresentar configurações correspondentes no cronograma do projeto, qualidade, custo e produtividade para garantir que o ritmo de produção esteja de acordo com os requisitos do projeto.
Para apoiar a execução do projeto, estamos sempre prontos para trabalhar como bombeiros para fornecer prontamente materiais de projeto de diferentes consumíveis, ferramentas, equipamentos / máquinas para mercadorias especiais. Com flexibilidade, também temos o prazer de atuar como agente de compras na China para buscar os recursos de abastecimento necessários.
