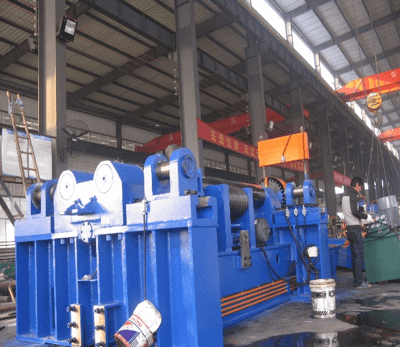

Máquina laminadora universal de rolos superiores de alta precisão, pequena e média grande

Os rolos inferiores foram acionados pelo motor principal através do redutor de velocidade principal, eixo de saída do redutor de velocidade principal acionado para dois rolos inferiores por engrenagens de um grupo, a direção de rotação dos rolos ajustada pelo motor principal.

Estrutura principal e princípio de trabalho
A. Esta máquina é uma máquina de laminação simétrica, desce o rolo e, em seguida, desce e desce o rolo do lado oposto para dobrar a placa de aço.
B. Esta máquina é composta por duas partes que são a parte de trabalho soldada em todo o chassi e a parte móvel. Peça de trabalho composta de base de mancal esquerda e direita, um rolo ascendente, dois rolos inferiores (o material dos três rolos é aço 45 # e fazem tratamento térmico), parafuso de levantamento e turbina e demais peças acessórias. Os rolos para baixo impulsionam o rolo para cima para se mover, o rolo para cima pode fazer o movimento para cima e para baixo em altura. Parte da unidade composta de motor principal, redutor de velocidade principal e outras peças acessórias.
C. Os rolos inferiores foram acionados pelo motor principal através do redutor de velocidade principal, eixo de saída do redutor de velocidade principal acionado para dois rolos inferiores por engrenagens de um grupo, a direção de rotação dos rolos ajustada pelo motor principal.
D. Rolo superior levantado pelo motor acessório através do sem-fim de acionamento do redutor de velocidade e mecanismo de roda sem-fim da base de rolamento dos rolos direito / esquerdo. Isso para permitir que a vara de levantamento se mova para cima e para baixo.
E. O dispositivo de descarregamento é projetado para remover a peça de trabalho após os tambores se dobrarem. Antes de descarregar, os rolos superiores movem-se para a posição limite superior, o dispositivo de equilíbrio nas extremidades dos rolos superiores bate nos rolos superiores, retire o eixo do pino e, em seguida, remova a peça de trabalho.
