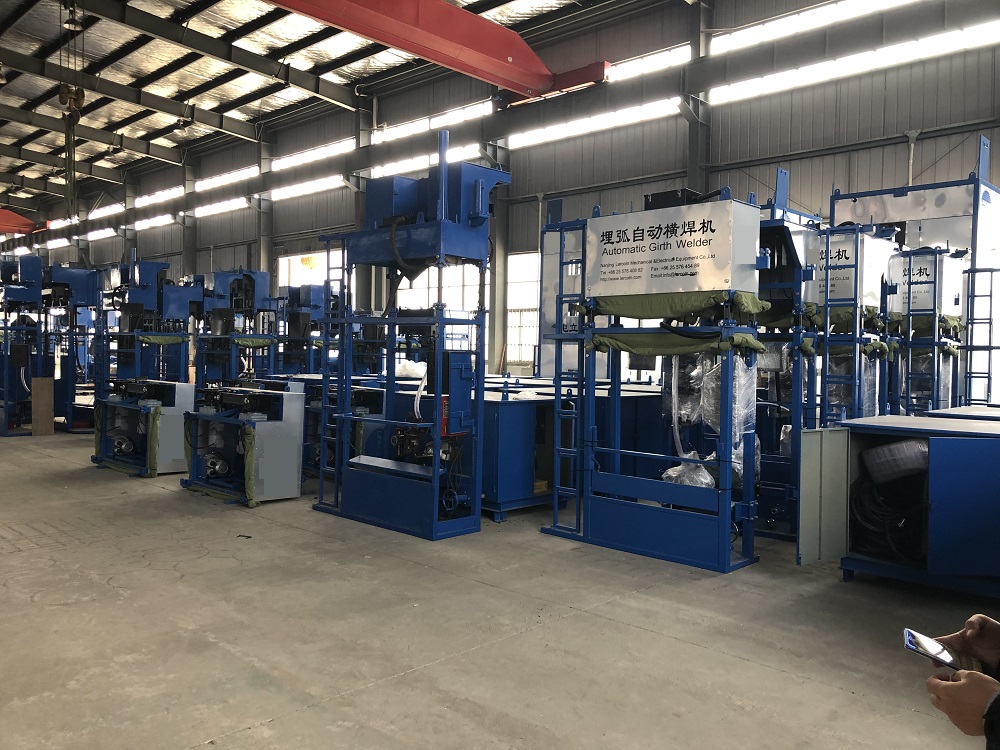

Soldador circunferencial automático a arco submerso para tanque de armazenamento de aço carbono

Soldador de circunferência automática de lado único (forma de construção de cima para baixo e de baixo para cima)

Componente principal

UMA. Quadro Mestre

u A estrutura principal da máquina de solda circunferencial é construída em aço estrutural e membros tubulares quadrados.

u Método de ereção: De baixo para cima

u Diâmetro mínimo: Φ5,0m

u Largura da casca: de baixo para cima 1,5-3,0 m

B. Dual Motor Drive

u O projeto do motor CA duplo permite um deslocamento constante por toda a circunferência do tanque. Quando o ajuste não é totalmente perfeito ou há uma superfície irregular para a máquina se deslocar, os motores duplos irão alimentar a máquina através da imperfeição. Este projeto reduzirá o tempo necessário para reparar defeitos de solda e diminuirá os custos gerais de montagem do tanque. Os motores duplos são controlados por um facilmente

u Inversor de frequência programável.

C. Fonte de alimentação e alimentador de arame

u O equipamento de soldagem fornecido é o controle Miller HDC1500DX e a cabeça de soldagem RAD400 equipada com bico e rolos de arame. Bobina de arame（27,2 kg）será fornecido com o equipamento também.

u Fonte de alimentação: SubArc DC800, CE

u Controle de progresso de soldagem HDC1500DX

u Alimentador de Arame RAD400

D. Fonte de alimentação e alimentador de arame

u O equipamento de soldagem fornecido é o controle Lincoln NA-3S e a cabeça de soldagem equipada com bico e rolos de arame. Bobina de arame（27,2 kg）será fornecido com o equipamento também.

u Fonte de alimentação: DC600

u Controle de Progresso de Soldagem NA-3S

u Alimentador de Arame NA-3S

E. Console

O console AGW abriga a unidade do inversor de deslocamento elétrico e replays de controle associados que fornece um meio de controle integrado de todos os acessórios do soldador circunferencial (por exemplo, vácuo de fluxo, tomada auxiliar monofásica de 220 V, lâmpada, guincho de fluxo e assim por diante). O console inclui todos os botões e interruptores de controle necessários, como o potenciômetro de controle de velocidade, interruptor de direção, interruptor de velocidade total, bem como botão de parada de emergência.

F. Guincho de Elevação

u Capacidade: 160kg

u Altura máxima de levantamento: 30m

u Velocidade de levantamento: 15m / min

G. Conjuntos de cabos

u Cabo de soldagem: 120mm²× 60m

u Cabo de controle: 10p × 2,5 mm²× 60m

u Cabo de alimentação: 3p × 4 mm²× 60m

u Cabo de aterramento: 120 mm²× 5m
