Solução de máquina de enrolar

I. Introdução

A laminadora de placas é um equipamento de forjamento e prensagem. A laminadora de placas é usada principalmente no campo de usinagem a frio de recipientes industriais e tanques de pressão, etc. Consistência de moldagem exigida, arcos são padrão, boa conexão de costura de soldagem. Tradicionalmente, recipientes e tanques industriais são formados manualmente, passo a passo, com rolos operados por experiência. Devido à crescente demanda por dutos de gás natural e navios petroleiros, a produção tradicional tem sido incapaz de atender aos requisitos do mercado. necessários para realizar a produção industrial em grande escala.

II. Análise de processo

O processo de laminação de chapas é um processo de conformação que USA a laminadora de chapas para fazer a dobra contínua de 3 pontos da chapa. Conforme mostrado na figura 1, o processo de laminação da placa é composto de pré-dobramento - centralização - círculo da bobina - arredondamento

1. Pré-dobragem

Rolamento de placa, placa em ambas as extremidades de um comprimento, porque a placa não entrou em contato com o cilindro, não dobrando, o que é chamado de lado reto restante. Para evitar a placa do rolo de trabalho, a borda reta residual real é muitas vezes maior do que o valor teórico. Como a borda reta remanescente é difícil de eliminar no endireitamento, e causa uma grande tensão de solda e carga de equipamentos, acidentes de qualidade e equipamentos de fácil produção, então o material em folha deve ser pré-dobrado na borda da placa antes rolando, de modo que a régua remanescente fique próxima do valor teórico.

2. Centralização

O objetivo da centralização é fazer o barramento da peça de trabalho paralelo ao eixo do rolo para evitar a ocorrência de inclinação.

3. Círculo da bobina

O método de rolar o círculo é dividido em uma alimentação e alimentação múltipla.

A repercussão do enrolamento a frio é notável e uma certa quantidade de enrolamento excessivo é necessária.

4. Arredondamento

O arredondamento é geralmente dividido em três etapas:

4.1.Carregamento.Ajuste o rolo para a curvatura corrigida máxima exigida de acordo com a experiência ou cálculo;

4.2.Rounding.Roll o rolo por 1-2 círculos sob a curvatura de retificação (especialmente rolo perto da zona de solda), de modo que a curvatura de todo o círculo seja uniforme;

4.3.Descarga.Remova gradualmente a carga de modo que a peça de trabalho role várias vezes sob carga corretiva gradualmente reduzida.

III. Estrutura principal e princípio de trabalho

Esta máquina é uma máquina de laminação simétrica, rolo para baixo e, em seguida, rolo para cima e para baixo

rolo oposto para dobrar a placa de aço.

B. Esta máquina é composta por duas partes que são a parte de trabalho soldada em todo o chassi e a parte móvel. Peça de trabalho composta de base de mancal esquerda e direita, um rolo ascendente, dois rolos inferiores (o material dos três rolos é aço 45 # e fazem tratamento térmico), parafuso de levantamento e turbina e demais peças acessórias. Os rolos para baixo impulsionam o rolo para cima para se mover, o rolo para cima pode fazer o movimento para cima e para baixo em altura. Parte da unidade composta de motor principal, redutor de velocidade principal e outras peças acessórias.

C. Os rolos inferiores foram acionados pelo motor principal através do redutor de velocidade principal, eixo de saída do redutor de velocidade principal acionado para dois rolos inferiores por engrenagens de um grupo, a direção de rotação dos rolos ajustada pelo motor principal.

D. Rolo superior levantado pelo motor acessório através do sem-fim de acionamento do redutor de velocidade e mecanismo de roda sem-fim da base de rolamento dos rolos direito / esquerdo. Isso para permitir que a vara de levantamento se mova para cima e para baixo.

E. O dispositivo de descarregamento é projetado para remover a peça de trabalho após os tambores se dobrarem. Antes de descarregar, os rolos superiores movem-se para a posição limite superior, o dispositivo de equilíbrio nas extremidades dos rolos superiores bate nos rolos superiores, retire o eixo do pino e, em seguida, remova a peça de trabalho.

IV.Parâmetro técnico

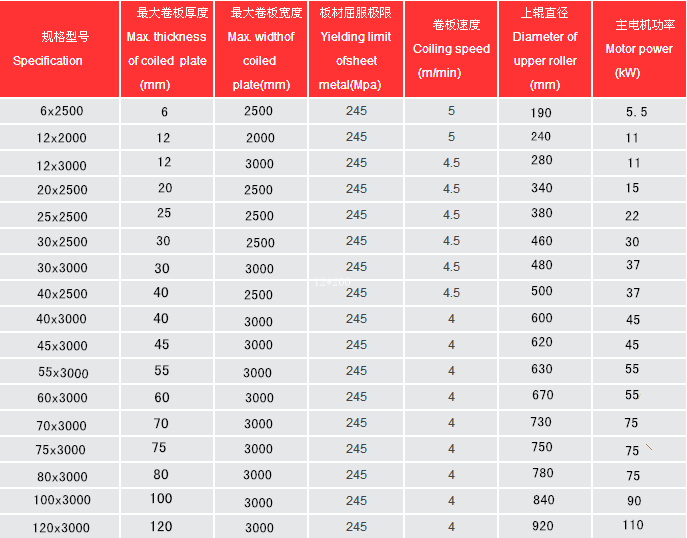

1. Máquina universal de laminação de rolos superiores

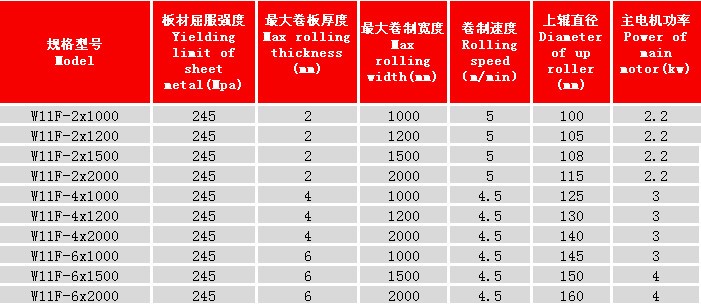

2. Máquina de laminação de chapa assimétrica

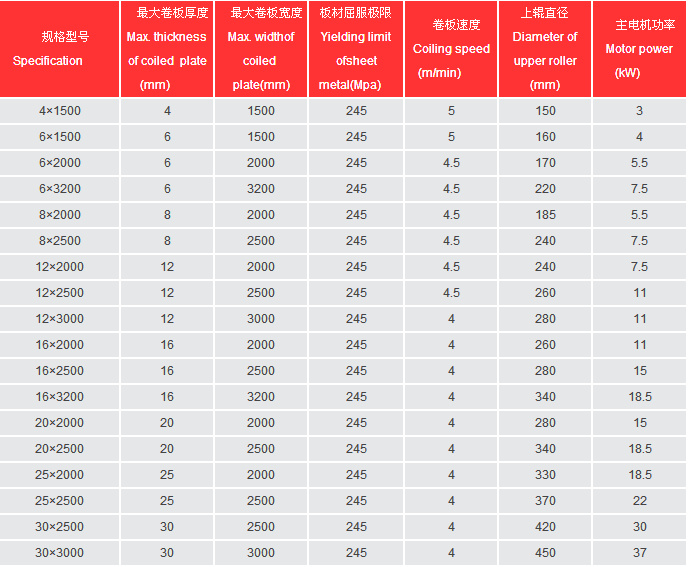

3. Máquina de laminação de chapa simétrica mecânica

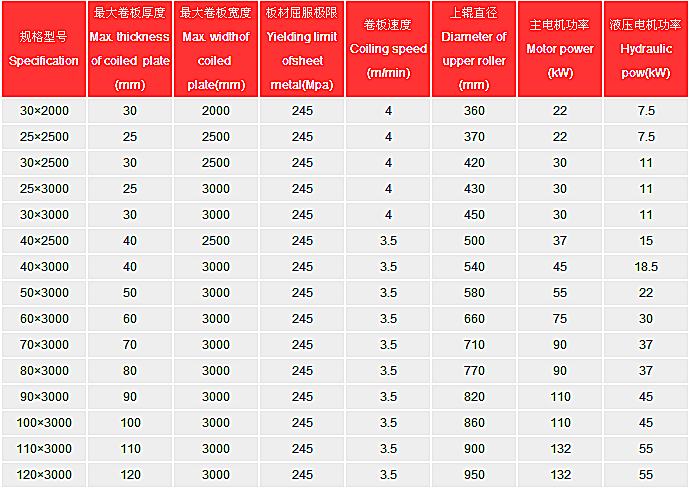

4. Máquina laminadora de placa ajustável horizontal

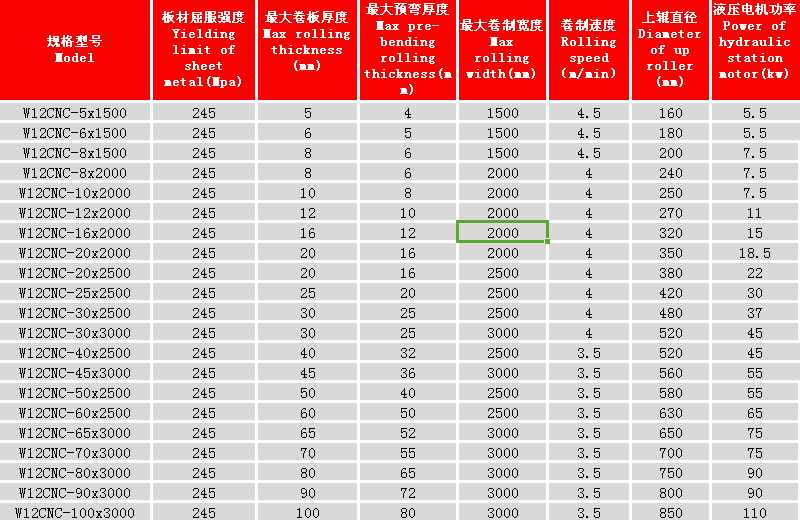

5. Máquina de laminação de placa de quatro rolos
